Подготовка газа Подготовка природного газа в период его транспортировки

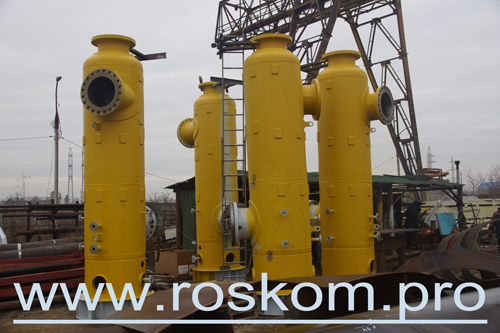

В целях транспортировки газа по магистральным газопроводам используются дожимные компрессорные станции (ДКС) или газоперекачивающие аппараты (ГПА), для бесперебойной работы которых необходима дополнительная очистка газа, заключающаяся в его сепарации (очистки) от капельной влаги и механических примесей. В этих целях используется следующее технологическое оборудование производимое Компанией: Так Компанией реализован проект по очистке природного газа на газоперекачивающей станции месторождения Шуртан, расположенного в г. Гузар Узбекистан, принадлежащего НХК «Узбекнефтегаз», в технологический процесс включены: Газосепаратор(блок концевого сепаратора S-103 - 503) - центробежно-вихревой сепаратор газа СЦВ-8Г-1020/40-4930. Сепаратор для очистки газа имеет вертикальное исполнение и центробежную технологию очистки газа, входное расчетное давление газожидокстного потока 4,0МПа (40кг/см2), расчетная производительность порядка 4930 нм3/мин, толщина стенки сепаратора газа 16 мм, материал исполнения сталь 20ЮЧ.
Газосепаратор(блок промежуточного сепаратора S-102 -502) - центробежно-вихревой сепаратор газа СЦВ-8Г-1220/40-4525. Сепаратор для очистки газа имеет вертикальное исполнение и центробежную технологию очистки газа, входное расчетное давление газожидокстного потока 4,0МПа (40кг/см2), расчетная производительность порядка 4525 нм3/мин, толщина стенки сепаратора газа 20 мм, материал исполнения сталь 20ЮЧ.
Газосепаратор(блок входного сепаратора (пылеуловитель) ДКС S-011 A/B/C/D) - центробежно-вихревой сепаратор газа СЦВ-8Г-1400/40-5975. Сепаратор для очистки газа имеет вертикальное исполнение и центробежную технологию очистки газа, входное расчетное давление газожидокстного потока 4,0МПа (40кг/см2), расчетная производительность порядка 5975 нм3/мин, толщина стенки сепаратора газа 25 мм, материал исполнения сталь 20ЮЧ.

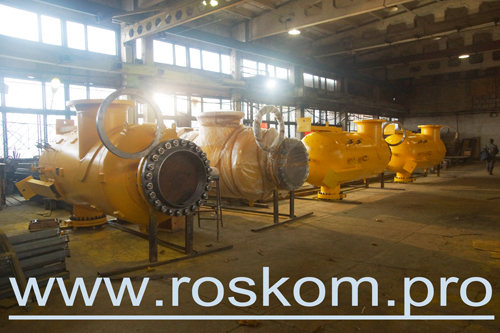

Фильтр-сепаратор(блок входного фильтра сепаратора ГПА S-101 -501) - центробежно-вихревой фильтр-сепаратор газа СЦВ-8ФС-1220/40-7050. Фильтр-сепаратор имеет горизонтальное исполнение, центробежную и фильтрационную технологии очистки газа, входное расчетное давление газожидокстного потока 4,0МПа (40кг/см2), расчетную производительность порядка 7050 нм3/мин, толщина стенки фильтр-сепаратора 20 мм, материал исполнения сталь 20ЮЧ.
Газосепаратор(блок сепаратора (выходной) S-103, S-203) - центробежно-вихревой сепаратор газа СЦВ-8Г-800/100-9480. Сепаратор для очистки газа имеет вертикальное исполнение и центробежную технологию очистки газа, входное расчетное давление газожидокстного потока 10,0МПа (100кг/см2), расчетная производительность порядка 9480 нм3/мин, толщина стенки сепаратора газа 28 мм.
Газосепаратор(блок сепаратора (межступенчатый) S-102, S-202) - центробежно-вихревой сепаратор газа СЦВ-8Г-1000/100-11935. Сепаратор для очистки газа имеет вертикальное исполнение и центробежную технологию очистки газа, входное расчетное давление газожидокстного потока 10,0МПа (100кг/см2), расчетная производительность порядка 11936 нм3/мин, толщина стенки сепаратора газа 36 мм.
Газосепаратор(блок сепаратора (входной) S-021А, S-021B) - центробежно-вихревой сепаратор газа СЦВ-8Г-1200/80-16372. Сепаратор для очистки газа имеет вертикальное исполнение и центробежную технологию очистки газа, входное расчетное давление газожидокстного потока 8,0МПа (80кг/см2), расчетная производительность порядка 16372 нм3/мин, толщина стенки сепаратора газа 34 мм.
Фильтр-сепаратор(блок фильтра-сепаратора (входной) S-101, S-201) - центробежно-вихревой фильтр-сепаратор газа СЦВ-8ГФ-1200/80-16372. Фильтр-сепаратор имеет горизонтальное исполнение, центробежную и фильтрационную технологию очистки газа, входное расчетное давление газожидокстного потока 8,0МПа (80кг/см2), расчетная производительность порядка 16372 нм3/мин, толщина стенки фильтр-сепаратора 34 мм.Газосепараторы и Фильтр-сепараторы обеспечивают подготовку природного газа транспортируемого по магистральным газопроводам до требований «ОСТ 51.40-93 «Газы горючие природные, поставляемые и транспортируемые по магистральным газопроводам. Технические условия», «СТО Газпром 089-2010 «Газ горючий природный, поставляемый и транспортируемый по магистральным газопроводам. Технические условия» и требований к топливному газу газоперекачивающих аппаратов (ГПА).
Газосепараторы и Фильтр-сепараторы спроектированы, изготовлены, реализованы Заказчику. И в настоящее время эксплуатируется на газоперекачивающих станциях месторождений Шуртан и Алан принадлежащих НХК «Узбекнефтегаз». Проект входит в систему магистрального газопровода «Центральная Азия - Китай», проходящего через территории сопредельных государств.
|
|||||||||||||||||||||||||||||||||
