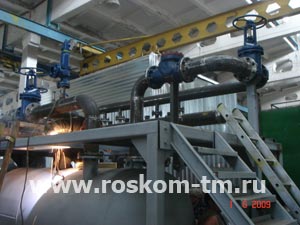

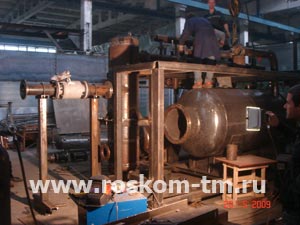

Установка подготовки газа

Блочно-модульная Установка подготовки газа (БМУПГ), Установка комплексной подготовки газа (УКПГ), Блок подготовки топливного газа (БПТГ) выпускаются согласно ТУ 3647-002093823823-2008 и предназначены для разделения газоконденсатного (нефтегазового) потоков и глубокой очистки газа от капельной, мелкодисперсной влаги и механических примесей и подготовки газа до требований по ГОСТ 5542-87 «Газы горючие природные для промышленного и коммунально-бытового назначения» при использовании газа в качестве сырья или топлива или СТО Газпром 089-2010 «Газ горючий природный, поставляемый и транспортируемый по магистральным газопроводам. Технические условия» и ОСТ 51.40-93 «Газы горючие, природные, поставляемые и транспортируемые по магистральным газопроводам» при подаче газа в магистральный газопровод.

Удаляемая из смеси жидкостная фракция приводится к требованиям по ОСТ 51.65-80 «Конденсат газовый стабильный» и (или) ГОСТ 20448-90 «Газы углеводородные сжиженные топливные для коммунально-бытового потребления» и (или) ГОСТ Р 51858-2002 «Нефть. Общие технические условия». По требованию Заказчика газ может быть приведен к иным условиям необходимым Заказчику.

Установка подготовки газа работает при избыточном давлении среды не более 35,0 МПа или под вакуумом с остаточным давлением не ниже 665 Па и температуре не выше 300°С. Климатическое исполнение Установок подготовки газа УО, ХЛ1 и УХЛ1 по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов». В общем случае Установки подготовки газа исполнений УО, УХЛ1 поставляются для эксплуатации при рабочей температуре оборудования, находящегося под давлением, не ниже минус 40°С. По прочности металлической несущей конструкции установки могут эксплуатироваться в районах с сейсмичностью 7 баллов по шкале Рихтера согласно СНиП II-7-81 «Строительство в сейсмичных районах» и скоростным напором ветра по IV и снеговой нагрузкой по V географическому району согласно СНиП 2.01.07-85 «Нагрузки и воздействия».

В отдельных случаях в соответствии с заданием область применения Установки подготовки газа может быть расширена и по требованию Заказчика Установки могут быть изготовлены:

• с усиленной металлической конструкцией – для эксплуатации в районах с сейсмичностью до 9 баллов и скоростным напором ветра по V географическому району;
• в климатическом исполнении ХЛ1 и УХЛ1 – для эксплуатации с рабочей температурой оборудования, находящегося под давлением, ниже минус 40°С;
• по специальным требованиям, связанным с поставкой на экспорт, в том числе в климатическом исполнении Т1 по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов».

Блочно модульные Установки подготовки газа монтируются на площадке строительства из блоков полной заводской готовности. Осуществляется проектирование объекта в соответствии с требованиями ВНТП 01-87-04-84 «Объекты газовой и нефтяной промышленности, выполненные с применением блочных и блочно-комплектных устройств. Нормы технологического проектирования». Конструкция Установки подготовки газа соответствует СНиП II-2-80 «Противопожарные нормы проектирования зданий и сооружений» и ОСТ 26-02-376-78 «Блоки технологические для газовой и нефтяной промышленности». Установка подготовки газа обладает жесткостью конструкции, обеспечивающей после выполнения процессов транспортирования, такелажа, монтажа пуск в эксплуатацию без разборки и ревизии. Рама Установки подготовки газа может быть использована в качестве фундамента блочного устройства, устанавливаемого на не жесткие основания. Проектирование фундамента и основания под Установку подготовки газа выполнено в соответствии с СНиП II-15-74 «Основания зданий и сооружений».

Модельный ряд Установки подготовки газа представлен следующими модификациями:

• по условному избыточному давлению газа на входе в Установку подготовки газа, согласно
  ГОСТ 9493-80 "Сосуды и аппараты. Ряды условных (номинальных) давлений". (МПа);
• по производительности по газу (нм³/мин) – Qг.
• по производительности по жидкости (нм³/мин) – Qж.

В зависимости от параметров (давления, температуры, производительности по газу и жидкости) и характеристик среды блочно-модульные Установки подготовки газа основного технологического назначения могут иметь в своём составе следующие блоки, узлы и (или) функциональные элементы:

• Блок первичной сепарации газа, предназначенный для сглаживания пульсации газожидкостной смеси, обеспечения работы Установки подготовки газа в пробковом режиме, сбора и накопления жидкостной фракции, сепарации и очистки газа. В блоке первичной сепарации газа может быть предусмотрено оборудование по очистке потока от сернистых и меркаптановых соединений;
• Узел дросселирования потока, предназначенный для снижения давления газового и жидкостного потоков;
• Блок дожима и охлаждения низконапорного газа, предназначенный для увеличения давления газа и его охлаждения. В блок может входить компрессорное, струйное, холодильное, теплообменное и насосное оборудование;
• Блок стабилизации среды, предназначенный для стабилизации газового и (или) жидкостного потоков после приведения их к иным параметрам по давлению и (или) температуре;
• Блок сепарации газа предназначенный для окончательной очистки и подготовки газа к дальнейшему использованию;
• Узел учёта, предназначенный для учёта, в т.ч. коммерческого газового и (или) жидкостного потоков.
• Инженерные сети и система управления, предназначенные для снабжения и бесперебойной работы Установки подготовки газа, а также управления технологическим процессом подготовки газа, контроля технического состояния оборудования входящего в состав Установки, автоматического измерения параметров газа.
