Фильтр сепаратор газовый

Фильтр сепаратор газовый (газовый фильтр сепаратор) является основным технологическим Нефтегазовым оборудованием, применяемым для подготовки природного газа, подготовки нефтяного газа. Конструкцией Фильтр сепаратора реализованы технологии центробежной и фильтрационной очистки газа, основанных на физической центробежной закрутке потока с последующим удалением капельной жидкости и пропусканием выходного потока через фильтрующий элемент с различными техническими параметрами. Газовый фильтр сепаратор используется для подготовки природного газа в период его добычи, транспортировки, переработки и потребления, а так же для подготовки нефтяного газа в период его добычи и последующих переработки и потребления.

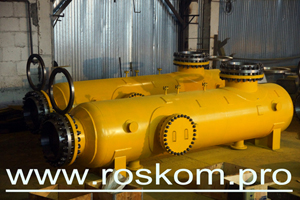

Фильтр сепаратор газовый
особенности конструкции

Фильтр сепаратор обеспечивает применение центробежной и фильтрационной технологий очистки газа, в связи с чем, имеет следующие особенности конструкции:

• строго вертикальное исполнение Фильтр сепаратора (физическое положение в пространстве);
• тангенциальный ввод газожидкостного потока (тангенциальное положение входного патрубка);
• горизонтальный выход подготовленного газа (горизонтальное положение выходного патрубка);
• обязательное наличие входного, выходного и сливного патрубков, а также съемного фланцевого соединения в верхней части Газового фильтр сепаратора;

Газовый фильтр сепаратор имеет корпус, условно разделенный на технологическую часть, в которой осуществляется очистки газа и накопительную часть, в которой осаждается отобранная жидкостная фракция и механическая взвесь. Технологическая часть в свою очередь разделена на зону центробежной очистки газа и зону фильтрационной очистки газа.

Фильтр сепаратор газовый
изготавливаемые модификации

Фильтр сепаратор газовый (ФСГ) – фильтр сепаратор центробежно-вихревой СЦВ-5ФСГ(СЦВ-8ФСГ) представлен модельным рядом:

• по диаметру корпуса сосуда в соответствии с ГОСТ 9617-78 «Сосуды и аппараты. Ряды диаметров»;
• по рабочему избыточному давлению согласно ГОСТ 9493-80 «Сосуды и аппараты. Ряды условных (номинальных) давлений»;
• Фильтр сепаратор газовый - модификации фильтр сепаратора центробежно вихревого СЦВ-8ФСГ-530/16-950:
• СЦВ-8-сепаратор центробежно-вихревой, 8 модификации;
• ФСГ – Фильтр сепаратор газа – назначение – газовое оборудование;
• 530 - диаметр сосуда Фильтр сепаратора в мм;
• 16 - расчетное давление Фильтр сепаратора в кг/см³;
• 950 - производительность Фильтр сепаратора в нм³/мин.

Сепаратор газа - сепаратор центробежно-вихревой СЦВ-5ФСГ(СЦВ-8ФСГ) имеет следующие основные характеристики:

• производительность, Q (нм³/сут)– до 10 000 000;
• производительность по жидкой фазе, Q (нм3/мин)– 0,1;
• рабочее давление, МПа (кгс/см²)– до 35,0 (350);
• рабочая среда – газ-нефть, газоконденсат, жидкость, твердые частицы;
• содержание жидкости на выходе из сепаратора– 0,004 г/м³;
• содержание взвешенных частиц на выходе– 0,003 г/м³.

Фильтр сепаратор газа предназначен для очистки газа, центробежная очистка газа, обеспечивается особенностями внутренней конструкции сепаратора. Газожидкостной поток вводится в Фильтр сепаратор тангенциально (под углом), что обеспечивает закрутку потока перпендикулярно оси Сепаратора газа, капельная жидкость отделяется от потока и удаляется в нижнюю часть Фильтр сепаратора (накопительная емкость). Затем очищенный газ подается в сепарационный пакет Фильтр сепаратора газа, в котором отделяется мелкодисперсная взвесь (тонкая очистка газа). Далее газ подается на зону фильтрационной очистки газа, где на фильтрующих элементах различного технологического назначения и пропускной способности отделяется оставшаяся влага и механические примеси.

Фильтр сепаратор газа
для подготовки природного газа

Фильтр сепаратор газа применяется для подготовки природного газа:

• на газовых и газоконденсатных месторождениях, в местах добычи газа для очистки газа от газового конденсата, пластовой воды и механических примесей в целях подготовки природного газа для дальнейшего транспорта или использования непосредственно на месторождении.
  Фильтр сепаратор газа подготовки природного газа в целях его транспортировки.
• при транспортировке газа по магистральным газотранспортным сетям (МГТС) для очистки газа от капельной, мелкодисперсной, аэрозольной влаги и механических примесей до и после газоперекачивающих аппаратов (ГПА) в целях подготовки природного газа для дальнейшего транспорта.
  Фильтр сепаратор газа подготовки природного газа в целях его дальнейшей транспортировки.
• при использовании газа для очистки газа от капельной, мелкодисперсной, аэрозольной влаги и механических примесей на газораспределительных станциях (ГРС) в целях подготовки природного газа перед его использованием в качестве топлива газопоршневых (ГПЭС), газотурбинных (ГТЭС) электростанций и теплоэлектростанций (ТЭС).
  Фильтр сепаратор газа подготовки природного газа в целях его дальнейшей транспортировки.

Фильтр сепаратор газа применяется для подготовки нефтяного газа:

• на нефтяных и газонефтяных месторождениях для очистки газа от нефти и механических примесей и подготовки нефтяного газа для дальнейшего транспорта и (или) потребления.
  Фильтр сепаратор газа подготовки нефтяного газа в целях его дальнейшего транспорта и потребления.
• на пунктах подготовки нефти (ППН) для очистки газа от нефти и механических примесей и подготовки нефтяного газа для собственных нужд в качестве топлива газогенераторных установок и котельных.
  Фильтр сепаратор газа подготовки нефтяного газа для собственных нужд.
