Трехфазный сепаратор

Трехфазный сепаратор является основным технологическим Нефтегазовым оборудованием, применяемым для подготовки природного и попутного нефтяного газов. Конструкцией Трехфазного сепаратора реализованы технологии центробежной очистки газа, основанной на физической центробежной закрутке потока с последующим удалением капельной жидкости и гравитационной, основанной на разности весовых параметров компонентов среды. Трехфазный сепаратор используется для подготовки природного и попутного нефтяного газов в период их добычи и последующих переработки и потребления, а также разделения жидкостной фракции по плотности – на легкую (газовый конденсат, нефть) и тяжелую (вода).

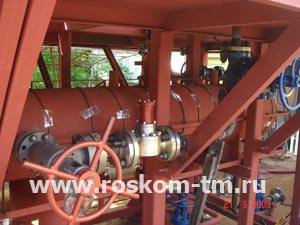

Трехфазный сепаратор
особенности конструкции

Трехфазный сепаратор обеспечивает применение центробежной и гравитационной технологий очистки газа, в связи с чем, имеет следующие особенности конструкции:

• горизонтальный сосуд в который подается газо-жидкостной поток, в котором осуществляется гравитационная очистка газа и гравитационное разделение жидкостной фракции по плотности на тяжелую и легкую и смонтированный на емкости вертикальный сосуд центробежно-вихревой Сепаратор газа;
• обязательное наличие входного, выходного и сливного патрубков.

Трехфазный сепаратор
изготавливаемые модификации

Трехфазный сепратор СЦВ-5Р (СЦВ-8Р) представлен модельным рядом:

• по диаметру корпуса сосуда в соответствии с ГОСТ 9617-78 «Сосуды и аппараты. Ряды диаметров»
• по рабочему избыточному давлению согласно ГОСТ 9493-80 «Сосуды и аппараты. Ряды условных (номинальных) давлений»

Трехфазный сепаратор - сепаратор центробежно вихревой СЦВ-8Р-1220/16-200:

• СЦВ-8 - сепаратор центробежно вихревой, 8 модификации;
• Р - Трехфазный сепаратор - назначение – нефтяное оборудование;
• 1220 - диаметр сосуда Сепаратора в мм;
• 16 - расчетное давление Сепаратора в кг/см²;
• 200 – производительность Сепаратора в нм³/мин.

Трехфазный сепаратор
основные технические характеристики

Трехфазный сепаратор - СЦВ-5Р (СЦВ-8Р) имеет следующие основные характеристики:

• производительность по газу, Q_г (нм³/сут)– до 10 000 000;
• производительность по жидкой фазе, Q_ж (нм³/сут)– не ограничена;
• рабочее давление, МПа (кгс/см²)– до 35,0 (350);
• рабочая среда – газ-нефть, газоконденсат, жидкость (вода), твердые частицы;
• содержание жидкости на выходе из сепаратора – 0,004 г/м³;

Трехфазный сепаратор
комплектация

Трехфазный сепаратор - СЦВ-5Г (СЦВ-8Г) изготавливается и поставляется в следующей комплектации:

• обязательная комплектация:

  • ответные фланцы (входной, выходной, сливной);
  • манометр.
• стандартная комплектация (бюджетный вариант):

  • автоматика слива предусматривающая датчики верхнего и нижнего уровней жидкости и электромагнитный сливной клапан;
• дополнительная комплектация:

  • автоматика слива предусматривающая дополнительную установку датчиков верхнего и нижнего критических уровней жидкости;
  • уровнемерная колонка, выполненная для визуального и (или) автоматического контроля текущего уровня жидкостной фракции;
  • предохранительный клапан;
  • датчик температуры;
  • обогрев сосудов сепаратора, выполненный греющим кабелем или горячей водой (паром);
  • утепление сосуда сепараторов с защитным кожухом.



Трехфазный сепаратор
принцип работы

Трехфазный сепаратор (разделитель) предназначен для разделения газожидкостного потока и глубокой очистки добываемого природного или попутного нефтяного газов от газового конденсата, нефти, капельной влаги и механических примесей и разделения жидкостной фракции по плотности – на легкую (газовый конденсат, нефть) и тяжелую (вода). Жидкостная фракция подается в нижнюю емкость Трехфазного сепаратора (разделителя) в которой за счет гравитации происходит с начало отделение газовой фракции, затем по ходу движения жидкостной фракции происходит разделение (расслоение) потоков по плотности на более легкую и тяжелую. Затем по потоку жидкостной фракции установлен разделитель, который обеспечивает отдельный выход легкой фракции и тяжелой вместе с механическими примесями. Далее отделяются механические примеси. Газовая фракция удаляется через центробежный Газовый сепаратор.

Трехфазный сепаратор
применение в нефтяной и газовой промышленности

Трехфазный сепаратор применяется для подготовки природного и нефтяного газов:

• на нефтяных и газонефтяных, а также газовых, газоконденсатных и обводненных месторождениях для очистки газа от нефти, газового конденсата, воды и механических примесей и подготовки газа для дальнейшего транспорта и (или) потребления.
• на пунктах подготовки нефти (ППН) для очистки газа от нефти и механических примесей и подготовки нефтяного газа для собственных нужд в качестве топлива газогенераторных установок и котельных.
