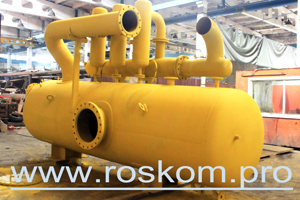

Нефтегазовый сепаратор

Нефтегазовый сепаратор (НГС) является основным технологическим Нефтегазовым оборудованием, применяемым для подготовки нефтяного газа. Конструкцией Нефтегазового сепаратора реализованы технологии центробежной, гравитационной и фильтрационной очистки газа. Нефтегазовый сепаратор используется для подготовки природного газа в период его добычи на газоконденсатных и обводненных месторождениях, а так же для подготовки нефтяного газа в период его добычи и последующих переработки и потребления.

Нефтегазовый сепаратор
особенности конструкции

Нефтегазовый сепаратор обеспечивает применение центробежной, гравитационной и фильтрационной технологий очистки газа, в связи с чем, имеет следующие особенности конструкции:

• строго горизонтальное исполнение Нефтегазового сепаратора с центробежным сепаратором установленным на его корпусе вертикально (физическое положение в пространстве);
• ввод газожидкостного потока в нижнюю емкость Нефтегазового сепаратора;
• обязательное наличие входного, выходного, сливного и дренажного патрубков;
• Нефтегазовый сепаратор имеет два сосуда – нижняя емкость для предварительного разделения газожидкостного потока и верхняя для последующей очистки газа.

Нефтегазовый сепаратор
изготавливаемые модификации

Нефтегазовый сепаратор (НГС), сепаратор центробежно-вихревой СЦВ-5Н(СЦВ-8Н) представлен модельным рядом:

• по диаметру корпуса сосуда в соответствии с ГОСТ 9617-78 «Сосуды и аппараты. Ряды диаметров»;
• по рабочему избыточному давлению согласно ГОСТ 9493-80 «Сосуды и аппараты. Ряды условных (номинальных) давлений»;
• Сепаратор газа - модификации сепаратора центробежно вихревого СЦВ-8Н-530/16-950:
• СЦВ-8-сепаратор центробежно-вихревой, 8 модификации;
• Н – Нефтегазовый сепаратор – назначение – нефтегазовое оборудование;
• 530 - диаметр сосуда Сепаратора в мм;
• 16 - расчетное давление Сепаратора в кг/см²;
• 950 - производительность Сепаратора по входу в нм3/мин.

Нефтегазовый сепаратор
основные технические характеристики

Нефтегазовый сепаратор - сепаратор центробежно-вихревой СЦВ-5Н(СЦВ-8Н) имеет следующие основные характеристики:

• Производительность по газу, Qг (нм³/сут)– до 10 000 000;
• производительность по жидкой фазе, Qж (нм³/мин)– не ограничена;
• рабочее давление, МПа (кгс/см²)– до 35,0 (350);
• рабочая среда – газ-нефть, газоконденсат, жидкость, твердые частицы;
• содержание жидкости на выходе из сепаратора– 0,004 г/м³;
• содержание взвешенных частиц на выходе– 0,003 г/м³.

Нефтегазовый сепаратор
принцип работы

Нефтегазовый сепаратор предназначен для сепарации (разделения) газонефтяного (газоконденсатного) потока, дегазации жидкой (нефтяной, газоконденсатной) фазы, первичной очистки газового потока. Сепаратор реализует технологии центробежной, гравитационной и фильтрационной очистки газа. Газожидкостной поток вводится в нижнюю емкость Нефтегазового сепаратора и проходя сетчатые отбойники (фильтрационные насадки) жидкостная фракция дегазируется, выделившаяся часть растворенного газа и свободный газ удаляются в верхнюю часть сосуда, а жидкостная под действием гравитации в нижнюю часть сосуда. Газ из верхней части Нефтегазового сепаратора тангенциально (под углом) подается в центробежный сепаратор очистки газа, что обеспечивает закрутку потока перпендикулярно оси Сепаратора газа капельная жидкость отделяется от потока и удаляется в нижнюю часть Газосепаратора, а затем и в нижнюю емкость Нефтегазового сепаратора. Затем очищенный газ подается в сепарационный пакет Сепаратора газа, в котором отделяется мелкодисперсная взвесь (тонкая очистка газа). Далее газ подается на выход Газосепаратора. Жидкостная фракция, пройдя дегазацию на сетчатом отбойнике далее направляется в технологический трубопровод.

Нефтегазовый сепаратор
для подготовки природного газа

Нефтегазовый сепаратор применяется для подготовки природного газа:
на газовых и газоконденсатных, а также обводненных месторождениях, в местах добычи газа для очистки газа от газового конденсата, пластовой воды и механических примесей в целях подготовки природного газа для дальнейшего транспорта или использования непосредственно на месторождении.

Нефтегазовый сепаратор для подготовки природного газа в целях его транспортировки;

Нефтегазовый сепаратор газа для подготовки природного газа подготовки природного газа на месторождении для собственных нужд.

Нефтегазовый сепаратор
применение в нефтяной промышленности

Нефтегазовый сепаратор применяется для подготовки нефтяного газа: на нефтяных и газонефтяных месторождениях для очистки газа от нефти и механических примесей и подготовки нефтяного газа для дальнейшего транспорта и (или) потребления.

Нефтегазовый сепаратор для подготовки нефтяного газа в целях его дальнейшего транспорта и потребления. на пунктах подготовки нефти (ППН) для очистки газа от нефти и механических примесей и подготовки нефтяного газа для собственных нужд в качестве топлива газогенераторных установок и котельных. Сепаратор газа для подготовки нефтяного газаподготовки нефтяного газа для собственных нужд.

Нефтегазовый сепаратор для подготовки нефтяного газа в целях его потребления. для очистки газа перед факельными линиями перед утилизацией газа в целях улавливания безвозвратно теряемого углеводородного сырья и очистки сжигаемого газа в целях обеспечения экологических требований.
