Подготовка газа

Подготовка природного газа
на месторождении для собственных нужд

Подготовка природного газа для собственных нужд заключается в доведении основных параметров добываемого природного газа до требований:

Безусловно, можно взять часть уже подготовленного природного газа к транспорту и его использовать для собственных нужд, но существует ряд чисто технологических и экономических условий:

  • при использовании технологии низкотемпературной сепарации (НТС) появляется так называемый «газ дегазации» (газ выветривания), который может быть использован для собственных нужд. Если этот газ не использовать, то возникает необходимость его утилизации;
  • при любой технологии подготовки газа на месторождении будет собираться газовый конденсат, который также может быть использован для собственных нужд непосредственно на месторождении;
  • при использовании для собственных нужд уже подготовленного газа необходимо его дросселировать и уже дальше использовать;
  • при использовании газа дегазации его так же необходимо привести к необходимым требованиям.

Для реализации выше изложенных основных технологий подготовки природного газа, при подготовке природного газа на месторождении для собственных нужд, нами производится следующее технологическое Нефтегазовое оборудование:

Установка подготовки газа

Установка подготовки газа выполненная в блочно модульном исполнении – Блочно-модульная установка подготовки газа (БМУПГ), выпускаемая в соответствии с ТУ 3683-004-74244634-2008 «Блочно-модульные установки подготовки газа БМУПГ».
На Установку имеется следующая разрешительная документация: Декларация о соответствии таможенного союза ТС № RU Д-RU.АТ15.В.00013, Сертификат на тип продукции таможенного союза № ТС RU СТ-RU.АТ15.00006

Сепаратор газа

Сепаратор газа - центробежно-вихревой сепаратор СЦВ-5Г (СЦВ-8Г), выпускаемый в соответствии с ТУ 3683-002-13632019-2004 «Сепараторы газожидкостные вертикальные вихревого типа СЦВ-5».
На Газосепаратор имеется следующая разрешительная документация: Декларация о соответствии таможенного союза № ТС RU Д-RU.АЛ16.В.03587

Фильтр-сепаратор

Фильтр-сепаратор - Газовый фильтр сепаратор (ГФС)–СЦВ-5ГФ (СЦВ-8ГФ), выпускаемый согласно ТУ 3689-002-09399966 «Сосуды, работающие под давлением» .
На Фильтр сепаратор имеется следующая разрешительная документация: Декларация о соответствии таможенного союза № NC-RU.МЛ17.В.00065

Теплообменник

Теплообменник - кожухотрубчатый теплообменник, выпускаемый в соответствии с ТУ 3689-001-09399966-2012 «Аппараты теплообменные кожухотрубчатые» .
На выпускаемое теплообменное оборудование имеется следующая разрешительная документация: Декларация о соответствии таможенного союза № NC-RU.МЛ17.В.00066

Подогреватель газа

Подогреватель газа - проточный подогреватель газа, выпускаемый согласно ТУ 3689-002-09399966 «Сосуды, работающие под давлением» .
На Подогреватель газа имеется следующая разрешительная документация: Декларация о соответствии таможенного союза № NC-RU.МЛ17.В.00065

Так Компанией «РоСКом-ТехМаш» реализован проект по обустройству Красновского газоконденсатного месторождения расположенного в Каменск-Шахтинском районе Ростовской области. Блочно-модульная установка подготовки газа БМУПГ-КГ-530/63-35 реализует технологию низкотемпературной сепарации газа, в технологический процесс включены:

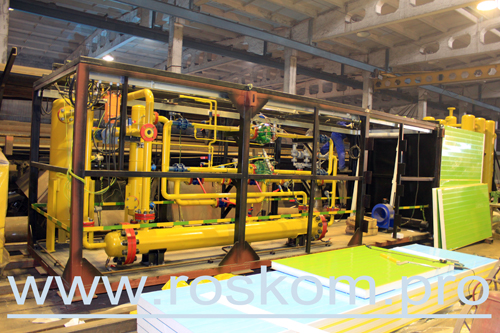

Установка подготовки газа производство
Установка подготовки газа, производство
Установка подготовки газа изготовление
Установка подготовки газа, изготовление
Установка подготовки газа монтаж оборудования
Установка подготовки газа, монтаж оборудования
Установка подготовки газа ограждающие конструкции
Установка подготовки газа, ограждающие конструкции
Установка подготовки газа монтаж на месторождении
Установка подготовки газа, монтаж на месторождении
Установка подготовки газа монтаж на площадке
Установка подготовки газа монтаж на площадке
Установка подготовки газа сдача объекта
Установка подготовки газа, сдача объекта

    Установка подготовки газа

    - Блочно-модульная установка подготовки газа БМУПГ-КГ-530/63-35. Установка реализует технологию низкотемпературной сепарации газа имеет входное расчетное давление газожидкостного пока непосредственно после фонтанной арматуры газовой скважины 6,3МПа (63кг/см2), расчетная производительность порядка 35 нм3/мин. Устьевое давление скважины порядка 11,0 – 12,0МПа (110-120кг/см2), в связи с чем в Установке подготовки газа предусмотрены два предохранительных устройства – механическое - СППК и электронное – быстродействующий электромагнитный клапан.

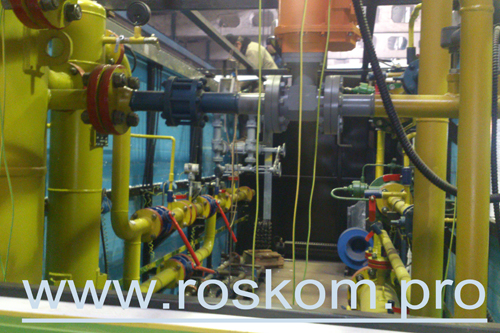

Сепаратор газа в Установке подготовки газа
Сепаратор газа в Установке подготовки газа
Сепаратор газа, монтаж оборудования
Сепаратор газа, монтаж оборудования
Сепаратор газа, изготовление

    Газосепаратор

    (входной) - центробежно-вихревой сепаратор газа СЦВ-8Г-530/63-35. Сепаратор для очистки газа имеет вертикальное исполнение и центробежную технологию очистки газа, входное расчетное давление газожидкостного потока 6,3МПа (63кг/см2), расчетная производительность порядка 35 нм3/мин. Одновременно с очисткой газа Сепаратор газа также решает задачу сглаживания пульсаций газа со скважины и улавливания залповых выбросов жидкостный пробок непосредственно со скважины, так как иного оборудования в технологической схеме не предусмотрено. Возможность сглаживания пульсаций скважины предусмотрена конструкцией Сепаратора газа.


Теплообменник в Установке подготовки газа
Теплообменник в Установке подготовки газа
Теплообменник монтаж
Теплообменник, монтаж

    Теплообменник

    - кожухотрубчатый теплообменник Т-Н-273-6,3-1,6/16-1. Теплообменник имеет горизонтальное исполнение, входное расчетное давление газожидкостного потока 6,3МПа (63кг/см2), расчетная производительность порядка 35 нм3/мин. Конструктивно одноходовой Теплообменник имеет поверхность теплообмена порядка 25 м2, что позволяет обеспечить технологический режим работы Установки подготовки газа.






Сепаратор газа в Установке подготовки газа
Сепаратор газа в Установке подготовки газа
 Газосепаратор, производство
Газосепаратор, производство

    Газосепаратор

    (низкотемпературный) - центробежно-вихревой сепаратор газа СЦВ-8Г-219/16-35. Сепаратор для очистки газа имеет вертикальное исполнение и центробежную технологию очистки газа, входное расчетное давление газонефтяного потока 1,6МПа (16кг/см2), расчетная производительность порядка 35 нм3/мин.








    Установка подготовки газа

    обеспечивает подготовку природного газа непосредственно добываемого на месторождении до требований ГОСТ 5542-87 «Газы горючие природные для промышленного и коммунально-бытового назначения. Технические условия». Кроме собственных нужд подготовленный природный газ сразу после Установка подготовки газа подается в газораспределительные сети населенного пункта (п. Глубокий). Более подробно об Установке подготовки газа , ее комплектации и работе можно узнать просмотрев видео БМУПГ



    Установка подготовки газа

    спроектирована, изготовлена, реализована Заказчику. Месторождение полностью обустроено и введено в эксплуатацию собственными силами, в полном объеме выполнены строительно-монтажные (СМР) и пусконаладочные (ПНР) работы. Установка подготовки газа выведена на проектную мощность.





    Технологические возможности, реализованные в данной конкретной Установке подготовки газа свидетельствуют о следующих обстоятельствах:
  • точка россы газа по воде и углеводородам составила минус 200С. Установка подготовки газа при вводе в эксплуатацию была испытана на входных давлениях газа от 3,0 до 6,3 МПа в результате при температуре входящего газа 180С и давлении газа на выходе 0,45 МПа на выходе Установки температура газа составляла:
  • минус 100С при входном Р=3,0 МПа
  • минус 200С при входном Р=6,0 МПа

    Таким образом, технология низкотемпературной сепарации газа (НТС) позволила создать перепад температуры газа в 400С при перепаде давления в 5,5 Мпа (55кг/см2). Технология НТС;

  • Установка подготовки газа, входной газовый сепаратор и автоматизированная система управления технологическим процессом (АСУТП) успешно справились при работе в пробковом режиме, водо-конденсатная пробка была удалена из потока и в автоматическом режиме удалена сначала в разделительную емкость, затем после дегазации удалена в подземную дренажную емкость, газ дегазации сброшен на горизонтальную факельную установку (ГФУ);
  • автоматизированная система управления технологическим процессом (АСУТП), выполненное программирование контроллера обеспечили работу Установки в заданном режиме;
  • коммерческий узел учета газа в составе Установки принят подразделением Межригионгаза.
